Vorverstärker für die akustische Emission von PAS
Produktbeschreibung:
1.PAS AE-Vorverstärker-Serie sind Breitbandmodelle, die mit den meisten gängigen Sensormodellen und AE-Akquisitionskarten für jede Fabrik übereinstimmen können;
2.Drei Verstärkungsgetriebe zur Auswahl: 20/40/60 dB;

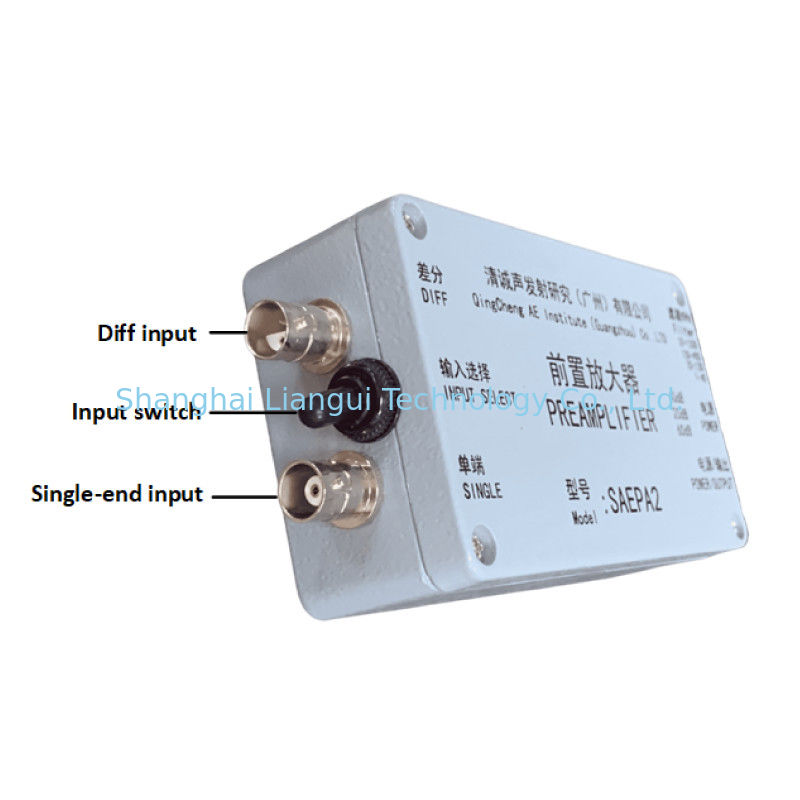

3. Zwei Eingabewege: Einfach/Differenz;
4.Zwei Arten von Stromversorgungsmodus: Phantom-Stromversorgung, wobei die Stromversorgung über die Signalleitung erfolgt; oder direkte Stromversorgung aus einer externen Stromversorgung;
5.Einbaufilter, die entsprechenden Frequenzen sind in vier Gänge unterteilt;
6. mit einer Schutzfähigkeit gegen elektrische Schläge und einer Rückgewinnbarkeit ausgestattet sein, die ein Anti-Blocking-Phänomen darstellt;
7.AST (Automatischer Sensortest) -Funktion, kann Prüfsignalressource an die Sensoren senden (unter dem Zustand der Phantom-Stromversorgung);
8Metallhülle, Schutzschild gegen elektromagnetische Störungen, Stoßbeständigkeit.
| Technische Angaben |
| Gewinn |
20/40/60 dB |
| Reaktionsfrequenz |
10,3 kHz~1.2MHz |
| Geräusche |
<24 dB |
Filter |
20 kHz bis 1200 kHz,
100 kHz bis 400 kHz
20 kHz bis 120 kHz
1 kHz bis 40 kHz
|
| Leistungsbereich |
±10V(Vpp) |
| Kapazitätsreaktivität der Eingabe |
15 pF |
| Betriebsspannung |
24 V bis 32 V |
| Unabhängigkeit |
50Ohm |
| Stillstandsstrom |
31 mA |
| Höchststrom |
100 mA |
| Arbeiten. |
- 20°C ~+60°C |
| Größe |
110 mm×65 mm×37 mm |
| Gewicht |
300 g |
| Schutzniveau |
IP65 |
| Schalenmaterial |
aus Aluminium |
| Verbindungsstück |
BNC |
Anmerkung:
1- Die Stromversorgung sollte gut mit der Ausgangsimpedanz übereinstimmen, sonst führt dies zu einem
der Vorverstärker vom Nenngewinn abweicht, was zu einer Abweichung der Signalamplitude führt.
2Wenn AE-Platten von anderen Herstellern ausgewählt werden, wird einEnergieversorgung des Vorverstärkers PPSist erforderlich.
3Die folgenden drei Fehlvorgänge können zu Schäden am Vorverstärker führen:
a. Die Eingangsspannung ist 25% höher als die Stromversorgung.
b. Verbinden Sie die Stromversorgung mit dem Signalleitanschluss.
c. Die positiven und negativen Endgeräte der Stromversorgung sind umgekehrt miteinander verbunden
|
PAS-Vorverstärkerverbindungsdiagramm:
Unternehmensinformationen
Häufig gestellte Fragen
1- Was ist der Preis?
FOB Guangzhou.
2- Wie lange ist die Garantiezeit?
12 Monate nach Versanddatum
3- Wann ist die Lieferung?
30-45 Tage nach Erhalt der T/T Zahlung.
4Wie geht man mit dem defekten Teil um, wenn er die Garantiezeit überschreitet?
Der Kunde kann die fehlerhaften Teile für unsere Prüfung und Wartung zurückgeben, alle Logistikkosten und Wartungskosten sollten auf Kosten des Kunden liegen.
Leistungsmerkmale:
● Der PAS-Vorverstärker ist ein Breitband-Universaltyp, der auf die häufigsten Sensortypen und Akustik-Emissions-Akquisitionskarten verschiedener Hersteller angewendet werden kann.
● Der Vorverstärker hat drei Optionen von 20/40/60 dB;
● Zwei Signaleingabemethoden, ein Ende/Differenz;
● Es gibt zwei Arten der Stromversorgung: eine Phantom-Stromversorgung, die über die Signalleitung übertragen und versorgt wird, oder eine direkte Stromversorgung von einer externen Stromversorgung.
● Ein eingebauter Filter, bei dem die entsprechende Frequenz in 4 Getriebe aufgeteilt wird;
● Sie schützt vor Elektroschocks und kann sich von einem Blockadeffekt erholen.
● Automatische Sensortestfunktion (AST), mit der eine Prüfsignalquelle an den Sensor gesendet werden kann (im Fall einer Phantom-Stromversorgung);
● Metallhülle, Schutz vor elektromagnetischen Störungen, Stoßschutz.
Grundlegende technische Parameter:
Gewinne: 20/40/60 dB optional
Antwortfrequenz: 1,3 kHz-1,2 MHz
Geräusche: < 24 dB (40 dB Verstärkungseingang ist kurzgeschaltet)
Eingebetteter Filter: 20 kHz-1200 kHz, (20 kHz-630 kHz bei 60 dB Gewinn)
100 kHz bis 400 kHz
20 kHz bis 120 kHz
4 Bereiche von 1 kHz bis 40 kHz
Ausgangsbereich: ±10V (Vpp)
Kapazitätsreaktanz der Eingabe: 15 pF
Betriebsspannung: 28V Gleichspannung (24V-32V)
Nennlast: 50Ω
Bewegungsfreier Strom: 35 mA
Höchststrom: 40 mA
Betriebstemperatur: -20°C+60°C
Größe: 110 mm × 65 mm × 37 mm
Schutzniveau: IP65
Material der Schale: gegossenes Aluminium
Schnittstellenart: 2 BNC (Q9) Schnittstellen, differenzielle BNC-Schnittstelle, Leistungsschnittstelle
